Особенности применения строительных лесов на промышленных объектах

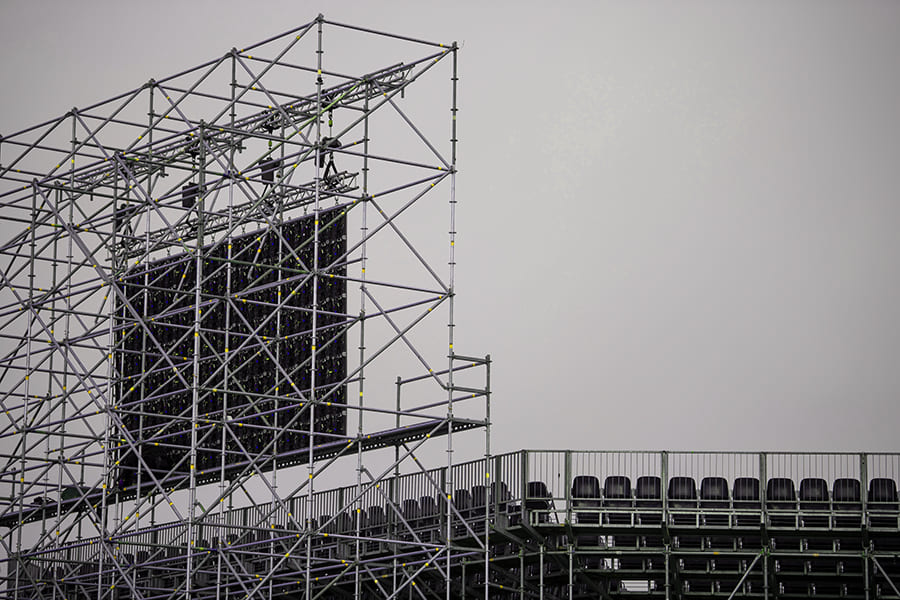

Промышленные строительные леса представляют собой отдельную категорию вспомогательных конструкций, которые применяются для обслуживания промышленного оборудования, возведения крупных промышленных сооружений и инфраструктурных объектов. Эти конструкции отличаются от общестроительных лесов более строгими требованиями к материалам, повышенной надёжностью, прочностью и безопасностью. Промышленные леса часто используются при работах на эстакадах, мостовых коммуникациях, для строительства тренировочных полигонов, временных конструкций для мероприятий, а также для работ внутри замкнутых пространств вроде градирен.

Отличия промышленных строительных лесов от общестроительных

Промышленные и общестроительные леса имеют ряд существенных отличий, обусловленных их назначением и спецификой использования:

• Сфера применения — промышленные леса предназначены для использования в производственном строительстве и при ремонте оборудования, тогда как общестроительные применяются для строительства, отделки и ремонта жилых и административных зданий.
• Грузоподъёмность и размеры — промышленные леса обычно имеют большую грузоподъёмность и размеры, что позволяет размещать их на больших площадях, возводить на значительную высоту и выдерживать высокие нагрузки. Общестроительные леса отличаются меньшими размерами и грузоподъёмностью, достаточными для стандартных строительных работ.
• Материалы изготовления — промышленные строительные леса, как правило, изготавливаются из более качественной сортовой стали, а подмости могут быть выполнены из алюминия, что обеспечивает конструкциям повышенную прочность и долговечность. Конструктивные элементы таких лесов имеют более крупные размеры и выдерживают избыточные нагрузки. При производстве общестроительных лесов используются стандартные стали и дерево для подмостьев.
• Мобильность — некоторые виды промышленных лесов оснащены механизмами для перемещения, что повышает их мобильность и упрощает использование на разных объектах. Общестроительные леса обычно монтируются стационарно в определённом месте, хотя и разбираются относительно легко.
• Стандарты безопасности — промышленные строительные леса соответствуют более строгим стандартам безопасности, поскольку используются преимущественно в потенциально опасных условиях. Требования к общестроительным лесам менее строгие, хотя они также должны обеспечивать необходимый уровень безопасности.

Виды промышленных строительных лесов

В промышленности используются различные типы строительных лесов, выбор которых зависит от специфики объекта и характера выполняемых работ:

Клиновые леса

Клиновые леса представляют собой универсальную и функциональную конструкцию. Основным элементом соединения является клиновой узел, обеспечивающий высокую прочность и надёжность. Клиновые леса позволяют оперативно возводить сооружения любой проектной высоты и конфигурации.

Конструктивные особенности клиновых лесов включают:

• Установочную пяту — стартовый элемент, принимающий на себя основную нагрузку;
• Вертикаль — главный несущий элемент с приваренными фланцами для клиновых узлов;
• Горизонталь — основной элемент с клиновым замком для соединения с вертикалью;
• Диагональ — укрепляющий конструкцию элемент;
• Рабочий настил — из прочной листовой стали или древесины хвойных пород;
• Ограждение — элемент безопасности, оснащающий рабочие настилы.

Клиновые леса способны выдерживать нагрузку до 500 кг/м² и достигать высоты до 120 метров при условии использования труб диаметром не меньше 60 мм.

Хомутовые леса

Хомутовые (болтовые) леса считаются универсальными и чаще всего используются для работы со сложными фасадами зданий и другими нестандартными объектами. Элементы хомутовых лесов соединяются с помощью хомутов поворотного и неповоротного типа.

Преимущества хомутовых лесов:

• Возможность установки на сложных участках;
• Совместимость с другими типами строительных лесов;
• Гибкость и адаптивность к различным формам.

К недостаткам относятся сложность монтажа и демонтажа, а также возможность коррозии болтовых соединений со временем.

Чашечные леса

Чашечные леса (Cup-Lock) — жёсткая каркасная конструкция из стальных труб. Элементы соединяются посредством крепления чашечного типа, что исключает необходимость дополнительных рёбер жёсткости — диагоналей.

Преимущества чашечных лесов:

• Быстрота установки;
• Возможность подстройки под сложные планировки;
• Надёжность креплений;
• Отсутствие лишней фурнитуры;
• Высокая несущая способность.

Примеры применения промышленных лесов на объектах

Химическая промышленность

Проведение работ на объектах химической промышленности требует строгого соблюдения регламента, точного планирования и пошагового выполнения всех операций. К системам доступа предъявляются такие требования, как короткие сроки установки, быстрый демонтаж, ограниченность площади и точная подгонка к оборудованию.

Показателен пример использования клиновых лесов на объектах нидерландского химического концерна Dow Chemicals, где для обеспечения доступа к трубопроводу и ёмкостям было использовано 341 тонна клиновых систем, размещённых на высоте до 56 метров. Леса были установлены в свободном режиме, без жёсткой фиксации к оборудованию, и стабилизированы специальными балансирующими перемычками с площадками для материалов и подъёмниками для персонала и оборудования на трёх уровнях.

Такие конструкции способны выдерживать интенсивные порывы ветра до 9 баллов, при этом верхние площадки могут подвергаться колебаниям в районе 20 см при штормовом ветре.

Нефтегазовая отрасль

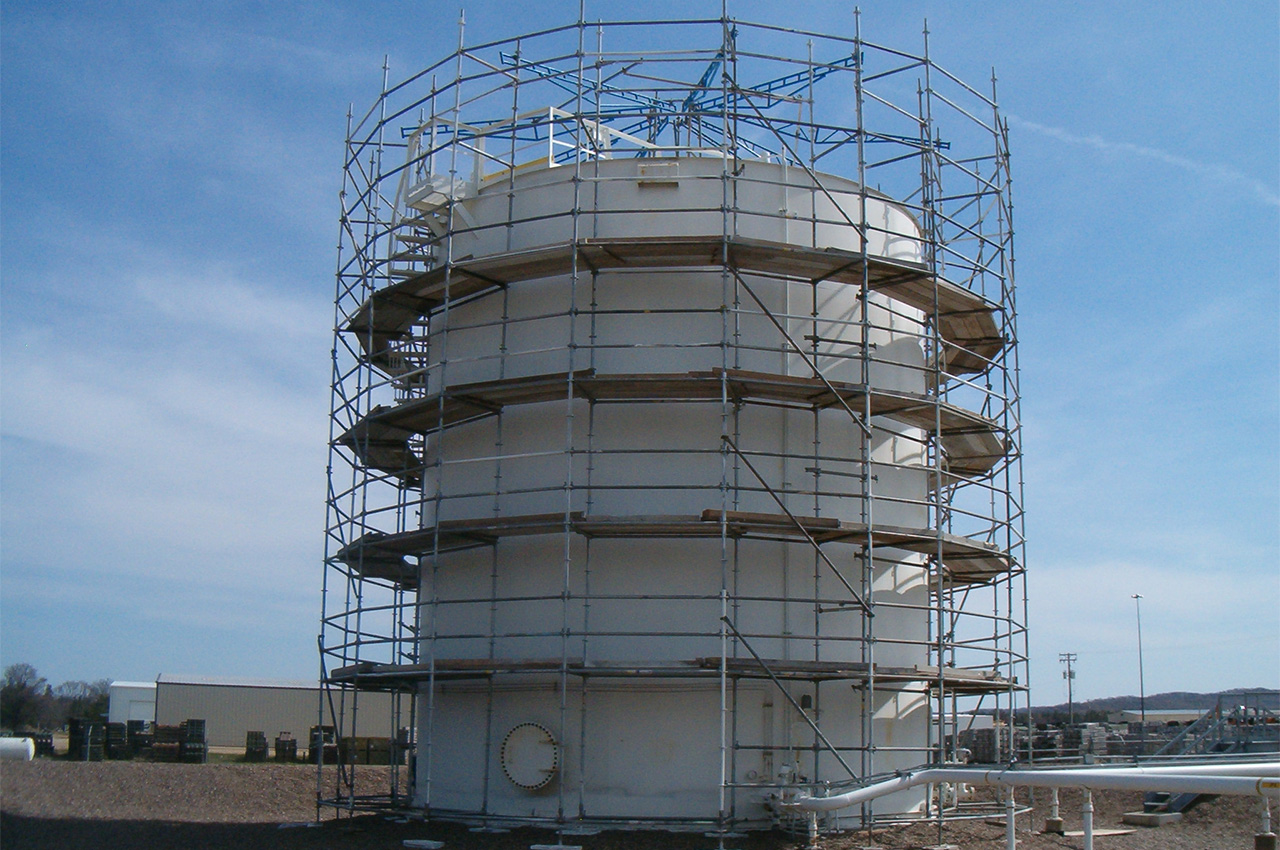

В нефтегазовой промышленности клиновые и объёмные монтажные леса применяются для обслуживания технологического оборудования, проведения сварочных и монтажных работ на высоте. Эти конструкции особенно востребованы на объектах со сложной геометрией, например, при работе с резервуарами, цистернами, трубопроводами.

Судо- и авиастроение

В судостроении и авиационной промышленности используются главным образом клиновые и хомутовые леса, позволяющие создавать конструкции, точно повторяющие формы обслуживаемых объектов. Такие леса обеспечивают безопасный доступ к различным частям кораблей и самолётов, что необходимо для выполнения монтажных, сварочных и отделочных работ.

Требования безопасности при использовании промышленных лесов

При работе на промышленных объектах к строительным лесам предъявляются особые требования безопасности:

• Сертификация и документация — промышленные леса должны изготавливаться по типовым проектам и быть инвентарными. Они поставляются с паспортами предприятий-изготовителей и необходимой технической документацией.
• Испытания и проверки — перед вводом в эксплуатацию конструкции проходят статические и динамические испытания на грузоподъёмность, целостность швов, устойчивость к деформации. Леса высотой более 4 метров допускаются к эксплуатации только после приёмки комиссией с оформлением соответствующего акта.
• Регулярный осмотр — леса ежедневно осматривает производитель работ (бригадир) и не реже одного раза в 10 дней — прораб или мастер. Результаты осмотра фиксируются в специальном журнале.
• Заземление и грозозащита — металлические леса обязательно заземляются, а при установке на открытом воздухе оборудуются грозозащитными устройствами.
• Ограждения и защита — для обеспечения безопасности все настилы должны иметь ограждения по периметру. Высота перил должна составлять не менее 110 см, также необходима установка промежуточных перил на высоте 45-55 см и бортовых досок размером около 15 см.
• Контроль нагрузки — в местах подъёма людей на леса должны быть вывешены плакаты с указанием допустимых нагрузок и схемой их размещения.

Экономические аспекты использования промышленных лесов

Использование промышленных строительных лесов, несмотря на их более высокую стоимость по сравнению с общестроительными, может принести значительную экономическую выгоду. Это достигается благодаря:

• Высокой скорости выполнения работ с применением клиновых систем доступа по сравнению с трубно-муфтовыми разновидностями
• Конструктивным особенностям, обеспечивающим установку прямого угла в кратчайшие сроки или варьирование угла установки перекладин
• Возможности быстрого монтажа перекладин в установочное отверстие фланца вертикальной стойки
• Сокращению сроков монтажных и демонтажных работ, что обеспечивает существенное уменьшение времени запуска производства

Заключение

Промышленные строительные леса являются незаменимым элементом при проведении строительных, ремонтных и монтажных работ на производственных объектах. Их конструктивные особенности, повышенная надёжность и соответствие строгим требованиям безопасности обеспечивают эффективное выполнение широкого спектра задач в различных отраслях промышленности. При выборе типа лесов необходимо учитывать специфику объекта, характер выполняемых работ и требования к безопасности, что позволит достичь оптимальных результатов при минимальных затратах времени и ресурсов.
