Крепление строительных лесов к фасаду: зачем и как

Строительные леса — это временные конструкции, которые устанавливаются для выполнения различных строительных, ремонтных или отделочных работ на высоте. Жителям крупных городов хорошо знакомы эти металлические сооружения, затягивающие фасады зданий при проведении ремонта.

Главная особенность строительных лесов заключается в том, что, несмотря на прочность металлических элементов, сама конструкция имеет высокую, но узкую форму. Из-за этого леса обладают недостаточной устойчивостью и могут раскачиваться при перемещении людей или материалов. Даже если собрать конструкцию по всему периметру здания, без дополнительной фиксации она будет неустойчивой.

В такой ситуации строителям практически невозможно качественно выполнять свою работу. Более того, расшатывание конструкции может закончиться её опрокидыванием вместе с работающими людьми, материалами и инструментами. Помимо рисков для строителей, существует опасность для прохожих, проезжающих автомобилей и окружающих строений.

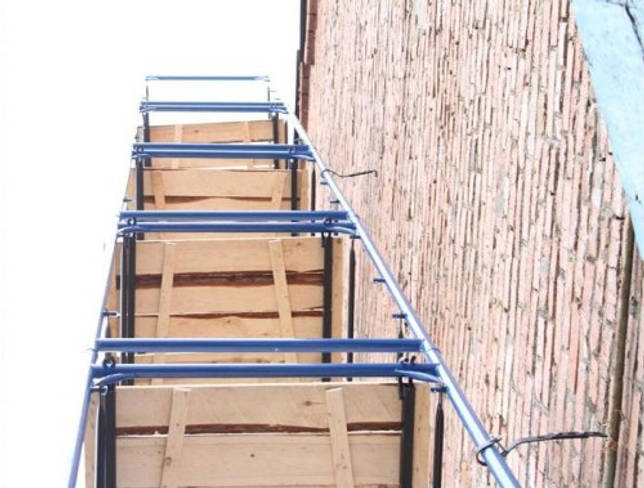

Именно поэтому крепление строительных лесов к фасаду — необходимое условие безопасной работы на высоте. Правильная фиксация делает конструкцию максимально жёсткой, прочной и устойчивой.

Основные принципы крепления лесов

Чтобы обеспечить надёжную фиксацию лесов к фасаду, необходимо соблюдать определённые правила:

1. Основание конструкции должно быть установлено на правильно подготовленную площадку, независимо от способа крепления к стене.
2. Сборка должна осуществляться строго по монтажной схеме с использованием предусмотренных комплектацией деталей.
3. Крепёжные элементы подбираются с учётом типа лесов и материала стены.
4. На высоте более 20 метров необходимо использовать анкерные болты, в то время как для невысоких конструкций подойдут нейлоновые дюбели.
5. При сборке каждого яруса, начиная со второго уровня, леса крепятся к стене в каждом пролёте минимум в одной точке.
6. При наращивании ярусов крепления устанавливаются через одну секцию.
7. Для распределения нагрузки на фасад точки крепления располагаются в шахматном порядке.

Важно отметить, что отклонение от этих правил или ошибки при креплении лесов к фасаду могут привести к потере устойчивости всей конструкции и серьёзным последствиям.

Виды креплений строительных лесов

Для надёжной фиксации лесов к фасаду здания используются различные типы крепежа. Выбор зависит от высоты конструкции, материала стены и характера выполняемых работ.

Кронштейны

Кронштейн — это специальная металлическая конструкция, одна часть которой крепится к лесам, а другая — к стене фасада. Существует несколько разновидностей кронштейнов:

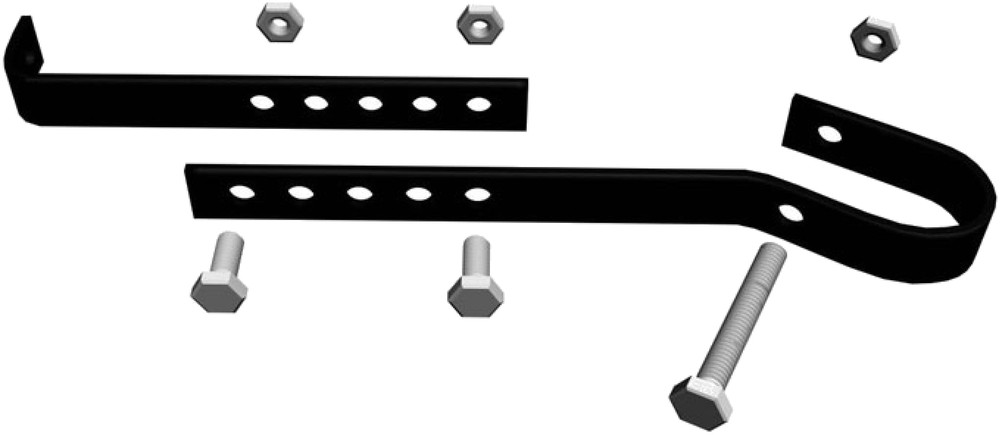

1. Плоские анкерные кронштейны — представляют собой две металлические пластины, соединённые болтами. Одна пластина имеет Г-образную форму и крепится к стене, а вторая соединяется с лесами. Отверстия в пластинах позволяют регулировать длину кронштейна и расстояние от лесов до фасада. Стандартные размеры таких кронштейнов — 270 мм, 450 мм и 600 мм. Наиболее распространён кронштейн длиной 270 мм, позволяющий установить леса ближе к фасаду.
2. Трубчатые анкерные кронштейны — состоят из металлической трубы диаметром 48 мм с приваренным на конце крюком. Такие кронштейны отличаются большей жёсткостью и долговечностью, обеспечивают бесступенчатую регулировку расстояния в диапазоне 200-600 мм. Рекомендуются для лесов высотой более 20 метров и при работе в условиях повышенной ветровой нагрузки.

Кронштейны крепятся к фасаду с помощью анкерных болтов и дюбелей, а к лесам — с использованием специальных хомутов или муфт.

Шурупы-кольца (рым-шурупы)

Шуруп-кольцо или рым-шуруп — это металлический стержень с резьбой на одном конце и кольцом на другом. Резьбовая часть вкручивается в предварительно установленный в стене нейлоновый дюбель. Через кольцо заводится вертикальная стойка лесов, обеспечивая надёжное крепление.

Особенности шурупов-колец:

• Изготавливаются из высокопрочной углеродистой стали;
• Имеют толстый стержень диаметром не менее 12 мм;
• Длина без учёта кольца варьируется от 90 до 350 мм;
• Диаметр проушины обычно составляет 22-24 мм.

Для лесов высотой более 20 метров запрещено использовать шурупы с незамкнутым кольцом (несваренным), поскольку при нагрузке такой крепёж может разогнуться и привести к потере устойчивости конструкции.

Анкерные болты

Анкерный болт — это крепёж, способный выдерживать большие нагрузки на выдёргивание. Состоит из двух или трёх частей: лепестковой обоймы и болта с гайкой (или болта с кольцом). Анкеры предназначены для крепления лесов к стенам из монолитного бетона или полнотелого кирпича.

Преимущества анкерных болтов:

• Выдерживают нагрузку до 1000 килограммов на одну точку фиксации;
• Подходят для крепления тяжёлых лесов на большой высоте;
• Могут использоваться повторно в тех же точках крепления.

Существует несколько типов анкерных креплений:

• Распорный анкер с кольцом;
• Забивные анкеры с внутренней резьбой.

Хомуты и муфты

Хомуты и муфты используются для соединения элементов лесов между собой и с кронштейнами. Они бывают поворотные и неповоротные:

• Поворотные хомуты позволяют соединять трубы под разными углами, что удобно при монтаже лесов на неровных поверхностях или при необходимости обойти выступающие элементы фасада.
• Неповоротные хомуты применяются для соединения перпендикулярно направленных труб.
• Муфты предназначены для сращивания двух соосных труб и часто используются при монтаже хомутовых систем.

Выбор крепежа в зависимости от материала стены

Правильный выбор типа крепежа зависит от материала, из которого сложена стена здания:

1. Для плотного бетона, полнотелого кирпича и плотного натурального камня: рым-шуруп в комбинации с дюбелем типа S 14, анкерные болты с распорной гильзой.
2. Для стен из кирпича с вертикальными пустотами, пустотелого силикатного кирпича, газобетона: удлинённые рым-шурупы со специальными дюбелями, двухраспорные анкеры для пустотелых материалов.
3. Для стен с наружным утеплением: удлинённые фасадные дюбели, способные пройти через утеплитель и закрепиться в несущем слое стены.

Важно помнить, что прочность фиксации должна быть обязательно проверена перед началом эксплуатации лесов. Минимальное выдергивающее усилие для полиамидного дюбеля должно составлять не менее 300 кгс, а для металлического анкера — не менее 500 кгс.

Схема размещения креплений

Частота и расположение точек крепления лесов к фасаду определяются проектом производства работ (ППР) и зависят от высоты конструкции, ветровой нагрузки и характера выполняемых работ. Однако существуют общие рекомендации:

• Внутренние стойки фиксируются через каждые два яруса в шахматном порядке.
• Крайние вертикальные стойки крепятся к стене через каждые 4 метра.
• По горизонтали оптимальным шагом крепления является расстояние 0,5-1,0 метра.
• На высоте более 20 метров количество точек крепления должно быть увеличено.

Важно строго следовать проекту и не изменять количество и расположение точек крепления в процессе монтажа и эксплуатации лесов.

Основные ошибки при креплении лесов

При креплении строительных лесов к фасаду возможны следующие ошибки:

• Установка первого яруса конструкции на неподготовленное основание;
• Неправильный выбор типа и размера кронштейнов;
• Использование неподходящего вида крепежа для данного материала стены;
• Слишком большое расстояние между точками крепления;
• Фиксация полностью собранной конструкции вместо поэтапного крепления ярусов;
• Нарушение монтажной схемы и нормативов при креплении лесов к фасаду.

Любая из этих ошибок может привести к потере устойчивости конструкции и серьёзным последствиям.

Заключение

Крепление строительных лесов к фасаду здания — ответственный этап монтажа, от которого зависит безопасность работников и окружающих. Правильный выбор типа крепежа, расчёт необходимого количества точек фиксации и соблюдение технологии монтажа позволяют обеспечить жёсткость и устойчивость конструкции даже на значительной высоте. При этом важно учитывать материал стены, высоту лесов и характер выполняемых работ. Только комплексный подход к креплению лесов гарантирует их безопасную эксплуатацию и эффективность выполнения строительных или ремонтных работ.
